RES07干簧传感器
    发布时间: 2011-11-01 13:10
RES07干簧传感器

　　RES07为磁场驱动的干簧接近开关，采用SMD安装,标准载带包装， 便于自动拾放。

产品选型：RES07- H11B
H ：指触点形式H常开、D常闭、Z 转换
11：开关型号 （根据客户要求选型）
B ：指磁场灵敏度 ，灵敏度有B、C、D、E区间（见右表格）

灵敏度

吸合值范围

B

10-15AT

C

15-20AT

D

20-25AT

E

25-30AT

产品特征：

  • 适于低功率工作环境
  • 干簧开关功率高
  • 六个磁场灵敏范围
  • 载带与卷盘包装
  • 无需外部控制电源即可工作

典型应用：

  • PCB（表面贴装）
  • 通讯
  • 移动与固定电话压簧开关
  • 麦克风中的切换元件

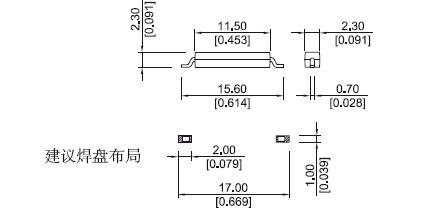

产品结构图：

性能参数：

触点数据（20℃）

条件

数值

单位

切换功率

直流电压和电流都不能超过各自最大值

max.1

W

切换电压

DC或AC峰值

max.24

V

切换电流

DC或AC峰值

max.0.1

A

通电电流

DC或AC峰值

max.0.3

A

静态接触电阻

6V & 10mA测量

max.100

mΩ

动态接触电阻

6V & 10mA测量

max.150

mΩ

簧片间绝缘电阻

100V条件下

min.109

Ω

触点间击穿电压

60S

min.150

V

包括回跳的工作时间

100%过激励

max.0.6

Ms

释放时间

无线圈抑制

max.0.1

Ms
